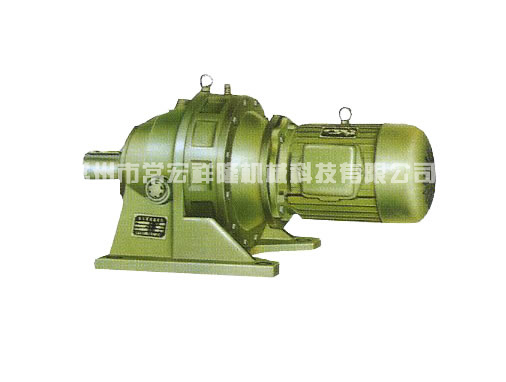

結構原理
　　擺線針輪減速機是采用K-H-V少齒差傳動原理及擺線針齒嚙合的新穎傳動機械。廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。
　　本廠生產的擺線針輪減速機質量?jī)?yōu)良、性能可靠、規格齊全、價格合理，榮獲了機械工業部和江蘇省優質產品稱號。

　　振國擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

　　在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上 轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。

　　當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

　　主要特點
　　一、高速比和高效率

　　高級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。

　　二、結構緊湊體積小

　　由于采用了傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。

　　三、運轉平穩噪聲低

　　擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。

　　四、使用可靠、壽命長

　　因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久耐用壽命長。 設計合理，維修方便，容易分解安裝，最小零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。




產品型號
     1. B系列擺線針輪減速機   　　                     2. X系列擺線針輪減速機
     BW 腳板式臥裝雙軸型擺線針輪減速機  　　           XW 腳板式臥裝雙軸型擺線針輪減速機
     BL 法蘭式立裝雙軸型擺線針輪減速機  　　           XL 法蘭式立裝雙軸型擺線針輪減速機
     BWY 腳板式臥裝專用電動機直聯型擺線針輪減速機  　　XWD 腳板式臥裝普通電動機直聯型擺線針輪減速機
     BLY 法蘭式立裝專用電動機直聯型擺線針輪減速機  　　XLD 法蘭式立裝普通電動機直聯型擺線針輪減速機
     BWD 腳板式臥裝普通電動機直聯型擺線針輪減速機  　　臥裝專用電動機直聯型擺線針輪減速機
     BLD 法蘭式立裝普通電動機直聯型擺線針輪減速機  　　XLY 法蘭式立裝專用電動機直聯型擺線針輪減速機


產品規格
減速機標準                      型號對照
JB/T2982-94A型           X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12
JB/T2982-94B型           B09 B0 B1 B2 B3 B4 　  B5 B6 B7 B8 B9
JB2982-81 　  　         B15 B18 B22 B27 　  B33 B39 B45 B55 B65
化工部標準 　            B120 B150 B180 B220 B270 　  B330 B390 B450 B550 B650


　 說明：不同標準相應機號，主要是指性能指標基本相同，外形、安裝和聯按尺寸略有不同，用戶盡量選用JB/2982-94 A.B型。
項 目  單 級 傳 動  雙 級 傳 動
機 號  B系列  BV10,BV11,0,1,2,3,4,5,6,7,8,9  10-95
120,150,180,270,330,390  2212-3922
X系列  2,3,4,5,6,7,8,9,10,11,12  42-128
傳 動 比  6,9,11,17,23,29,35,43,59,71,87  121-7569
輸入功率  0.18-75KW  0.18-15KW
輸入轉速  1500r/min 1000r/min  1500r/min
輸出軸與輸入軸的旋轉方向  相 反  相 同
